🧠 Instrukcja budowy rozdzielnicy zasilającej

Prosta, bezpieczna i czytelna instrukcja budowy rozdzielnicy jednofazowej – dla garażu i małego mieszkania. Bez zbędnych technicznych zawiłości, za to z jasnymi schematami i praktycznymi poradami.

1. Wstęp i bezpieczeństwo

Rozdzielnica elektryczna to serce instalacji – miejsce, w którym prąd doprowadzony z sieci trafia do poszczególnych obwodów w garażu lub mieszkaniu.
To tutaj znajdują się urządzenia chroniące instalację i użytkowników przed przeciążeniem, zwarciem oraz porażeniem prądem.

Uwaga: prąd 230 V jest śmiertelnie niebezpieczny.
Prace przy instalacji mogą doprowadzić do poważnych obrażeń lub pożaru, jeśli wykonane są nieprawidłowo.
Dlatego:

  • Montaż mechaniczny i przygotowanie przewodów możesz wykonać samodzielnie, tylko przy odłączonym zasilaniu.
  • Podłączenie rozdzielnicy do zasilania oraz uruchomienie musi wykonać elektryk posiadający odpowiednie uprawnienia (SEP E lub D).
  • Podczas pracy stosuj narzędzia z izolowanymi uchwytami, nie pracuj w wilgotnym środowisku i zabezpiecz miejsce pracy przed osobami postronnymi.

Przed rozpoczęciem montażu:

  • Zapoznaj się z instrukcją producenta rozdzielnicy i aparatów modułowych.
  • Przygotuj plan obwodów – ile będzie obwodów oświetlenia, ile gniazd, i jakie zabezpieczenia dla nich zastosujesz.
  • Zadbaj o dobrą widoczność w miejscu pracy oraz wygodny dostęp do narzędzi.

Po zakończeniu montażu i przed oddaniem rozdzielnicy do użytku należy nakleić piktogramy ostrzegawcze informujące o możliwych zagrożeniach. Typowe oznaczenia to:

  • Symbol ostrzegawczy wysokiego napięcia (żółty trójkąt z błyskawicą) – informuje, że wewnątrz znajduje się niebezpieczne napięcie.
  • Zakaz dotykania urządzenia pod napięciem (czerwony okrąg z przekreśloną ręką) – przypomina, że manipulacja bez odłączenia zasilania jest zabroniona.
  • Symbol ochrony przed porażeniem elektrycznym – informuje o konieczności stosowania środków ochronnych.

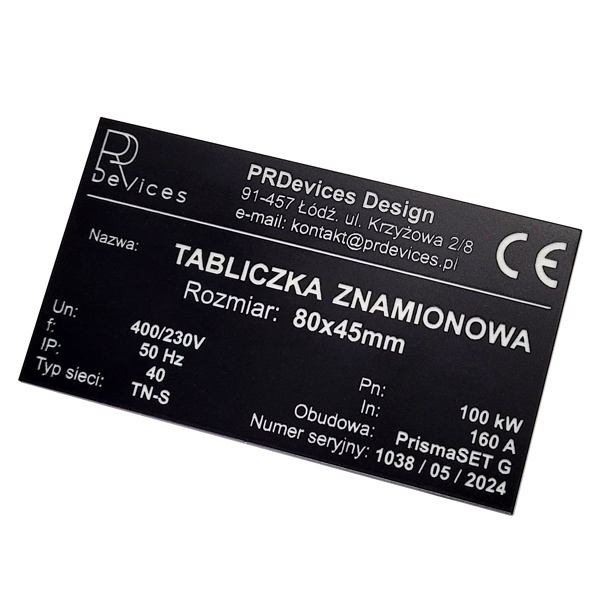

  • Etykieta identyfikacyjna rozdzielnicy – nazwa obwodów, dane znamionowe, data montażu.

Pamiętaj: nawet jeśli rozdzielnica wydaje się prostym zestawem kilku urządzeń, jej prawidłowy montaż i oznaczenie to klucz do bezpieczeństwa użytkowników i instalacji.

2. Lista elementów i narzędzi

Przed rozpoczęciem montażu rozdzielnicy przygotuj wszystkie potrzebne elementy i narzędzia. Dzięki temu prace przebiegną sprawnie, a ryzyko pomyłek będzie mniejsze.

Elementy rozdzielnicy

  1. Rozdzielnica modułowa – natynkowa lub podtynkowa, z szyną DIN oraz listwami przyłączeniowymi N (neutralny) i PE (ochronny). Dobierz liczbę modułów z zapasem min. 2 moduły więcej niż potrzeba.
  2. Modułowy rozłącznik izolacyjny 2P – prąd znamionowy dobrany do zabezpieczenia głównego (najczęściej 40 A).
  3. Wyłącznik różnicowoprądowy (RCD) 2P, 30 mA – jednofazowy, prąd znamionowy dopasowany do rozłącznika (np. 40 A).
  4. Wyłączniki nadprądowe (MCB):

    • Typ B10 – dla obwodów oświetlenia (prąd znamionowy 10 A).

    • Typ B16 – dla obwodów gniazd (prąd znamionowy 16 A).

  5. Przewody łączeniowe – linka miedziana 4 mm² (L – brązowy lub czarny, N – niebieski, PE – żółto-zielony).
  6. Końcówki tulejkowe – dobrane do przekroju 4 mm², izolowane.
  7. Piktogramy ostrzegawcze:

    • Wysokie napięcie.

    • Zakaz dotykania urządzenia pod napięciem.

    • Ostrzeżenie przed porażeniem elektrycznym.

    • Etykieta identyfikacyjna rozdzielnicy z opisem obwodów (omówienie w dalszej częsci).

Narzędzia

  • Wkrętaki izolowane płaskie i krzyżakowe.

  • Ściągacz izolacji (do przewodów linkowych).

  • Zaciskarka do tulejek kablowych.

  • Miernik uniwersalny (do sprawdzenia ciągłości przewodów i polaryzacji).

  • Opaski kablowe i etykiety do oznaczania przewodów.

  • Marker permanentny.

  • Latarka czołowa lub dobre oświetlenie stanowiska.

W następnym punkcie przejdziemy do planowania rozmieszczenia elementów w rozdzielnicy, aby uniknąć ciasnoty i zachować estetykę okablowania.

3. Planowanie rozmieszczenia modułów

Zanim zaczniesz montaż, zaplanuj kolejność i rozmieszczenie elementów w rozdzielnicy. To ułatwi okablowanie, poprawi czytelność i zapewni bezpieczną eksploatację.

Kolejność elementów na szynie DIN

W instalacji jednofazowej zalecana kolejność od lewej strony rozdzielnicy to:

  1. Rozłącznik izolacyjny 2P – wyłącznik główny odcinający całą instalację w garażu lub mieszkaniu.

  2. Wyłącznik różnicowoprądowy (RCD) 2P, 30 mA – zabezpieczenie przeciwporażeniowe dla wszystkich obwodów.

  3. Wyłączniki nadprądowe (MCB) – rozmieszczone od lewej do prawej według obwodów:

    • Najpierw MCB typu B10 dla obwodów oświetlenia.

    • Następnie MCB typu B16 dla obwodów gniazd.

Liczenie modułów i dobór obudowy

Wszystkie aparaty modułowe mają określoną szerokość w modułach DIN (1 moduł = 18 mm):

  • Rozłącznik izolacyjny 2P – 2 moduły.

  • RCD 2P – 2 moduły.

  • Każdy MCB (B10, B16) – 1 moduł.

Dobór obudowy natynkowej:

  1. Zsumuj liczbę modułów zajmowanych przez wszystkie elementy.

  2. Dodaj minimum 2 moduły zapasu na przyszłą rozbudowę lub łatwiejsze prowadzenie przewodów.

  3. Dobierz obudowę o takiej liczbie modułów lub najbliższej większej dostępnej w sprzedaży.

Przykład:
Dla 1 × B10 i 2 × B16:

  • Rozłącznik izolacyjny – 2 moduły.

  • RCD – 2 moduły.

  • B10 – 1 moduł.

  • B16 × 2 – 2 moduły.
    Suma: 7 modułów + 2 moduły rezerwy = 9 modułów → wybierz rozdzielnicę natynkową 9- lub 12-modułową.

Rozmieszczenie listew N i PE

Większość obudów posiada fabrycznie zamontowane listwy przyłączeniowe N (neutralny) i PE (ochronny).

  • Listwa N – będzie połączona z wyjściem neutralnym RCD, a z niej przewody poprowadzisz do obwodów.

  • Listwa PE – bezpośrednio łączy wszystkie przewody ochronne obwodów.

Praktyczne wskazówki

  • Układaj aparaty w logicznej kolejności – łatwiej będzie szukać usterek i robić modyfikacje.

  • Zostaw zapas przewodów wewnątrz rozdzielnicy – umożliwi to ponowne podłączenie po ewentualnej wymianie aparatu.

4. Montaż mechaniczny (bez napięcia)

Wszystkie prace w tym etapie wykonuj przy całkowicie odłączonym zasilaniu.
Rozdzielnica oraz wszystkie aparaty muszą być montowane w stanie beznapięciowym – nie wolno podłączać przewodów ani testować urządzeń, dopóki całość nie zostanie sprawdzona przez elektryka.

4.1. Przygotowanie miejsca montażu

  • Wybierz stabilne, suche miejsce, najlepiej na wysokości oczu (około 1,5–1,7 m od podłogi).

  • Upewnij się, że powierzchnia jest równa – w przypadku ścian nierównych zastosuj podkładki dystansowe.

  • Zabezpiecz obszar pracy przed osobami postronnymi.

4.2. Mocowanie obudowy

  • W przypadku obudowy natynkowej – przyłóż ją do ściany, zaznacz punkty wiercenia, wywierć otwory i zamocuj przy użyciu kołków rozporowych.

  • W przypadku obudowy podtynkowej – osadź puszkę w przygotowanym wcześniej otworze w ścianie i wypoziomuj.

  • Sprawdź, czy obudowa jest zamocowana równo, a drzwiczki swobodnie się otwierają.

4.3. Montaż szyny DIN i listew N/PE

  • Szyna DIN najczęściej jest już zamocowana fabrycznie – jeśli nie, przykręć ją wewnątrz obudowy w przewidzianych do tego miejscach.

  • Listwy N (neutralna) i PE (ochronna) również zazwyczaj są w komplecie – zamocuj je tak, aby przewody można było prowadzić w prostych liniach.

4.4. Osadzanie aparatów modułowych

  • Montuj aparaty od lewej strony w kolejności ustalonej w punkcie 3:

    1. Rozłącznik izolacyjny 2P.

    2. Wyłącznik różnicowoprądowy 2P.

    3. Wyłączniki nadprądowe (B10, B16).

  • Wpinaj aparaty na szynę DIN – dolna krawędź wchodzi w rant szyny, górę dociskasz do kliknięcia.

  • Sprawdź, czy każdy aparat jest solidnie zamocowany i nie ma luzów.

4.5. Przygotowanie do okablowania

  • Ustal trasy przewodów – najlepiej prowadzić je w prostych liniach z minimalną liczbą skrzyżowań.

  • Przytnij przewody linkowe  z niewielkim zapasem (ok. 2–3 cm więcej niż odległość między zaciskami).

  • Załóż końcówki tulejkowe na każdy przewód i zaciśnij je odpowiednią zaciskarką.

💡 Wskazówka: Staranna mechaniczna organizacja rozdzielnicy to połowa sukcesu – dobrze rozmieszczone aparaty i listwy znacznie ułatwią późniejsze prowadzenie przewodów w punkcie 5.

5. Wykonanie połączeń wewnętrznych

Wszystkie połączenia wykonuj przy odłączonym zasilaniu.
Do łączenia aparatów używaj przewodów linkowych miedzianych o przekroju:

  • nie większym niż przekrój żyły w kablu zasilającym rozdzielnicę,

  • nie mniejszym niż przekrój żyły przewodu zasilającego odbiorniki, które dany przewód będzie obsługiwał.

Przewody typu linka przyłączane do zacisków śrubowych należy obowiązkowo zakończyć końcówkami tulejkowymi dopasowanymi do przekroju przewodu i zaciśniętymi odpowiednią zaciskarką.
Przy zaciskach sprężynowych (bezśrubowych) dobrą praktyką jest rezygnacja z tulejek i podłączanie przewodu linkowego bezpośrednio, zgodnie z zaleceniami producenta aparatu.

5.1. Połączenie zasilania

  1. Przewód fazowy (L) z wejścia zasilania podłącz do górnego zacisku rozłącznika izolacyjnego.

  2. Przewód neutralny (N) z wejścia zasilania podłącz do drugiego górnego zacisku rozłącznika izolacyjnego (w aparacie 2P).

  3. Przewód ochronny (PE) z wejścia zasilania podłącz bezpośrednio do listwy PE.

5.2. Rozłącznik izolacyjny → RCD

  • Z dolnych zacisków rozłącznika izolacyjnego wykonaj połączenia:

    • L → lewy górny zacisk RCD.

    • N → prawy górny zacisk RCD.

5.3. RCD → Wyłączniki nadprądowe (MCB)

  • Faza (L): Z dolnego lewego zacisku RCD wyprowadź przewód do szyny grzebieniowej lub mostków łączeniowych, które zasilą wszystkie MCB.

  • Neutralny (N): Z dolnego prawego zacisku RCD wyprowadź przewód do listwy N w obudowie.
    Z tej listwy neutralne przewody obwodów będą podłączane indywidualnie.

5.4. Wyjścia MCB do obwodów

  • Z dolnych zacisków każdego MCB poprowadź przewody fazowe (L) do instalacji odbiorczej.

  • Odpowiadające im przewody neutralne (N) podłącz do listwy N, a ochronne (PE) do listwy PE.

5.5. Podłączenie PE

  • Wszystkie przewody ochronne z obwodów (żółto-zielone) podłącz do listwy PE.

  • Upewnij się, że listwa PE ma pewne połączenie z przewodem ochronnym z zasilania.

5.6. Zasady estetyki i bezpieczeństwa

  • Prowadź przewody w prostych liniach, równolegle do ścian obudowy.

  • Unikaj ostrych zagięć przewodów.

  • Nie skracaj przewodów „na styk” – zostaw niewielki zapas (ok. 2–3 cm).

  • Zawsze stosuj tulejki przy zaciskach śrubowych; przy zaciskach sprężynowych tulejek unikaj.

  • Unikaj przypadkowego krzyżowania przewodów L, N i PE – planuj trasę.

💡 Wskazówka: Szyna grzebieniowa ułatwia rozdział zasilania między MCB i zapewnia estetyczne połączenie. Wybierz model przystosowany do jednofazowych zabezpieczeń typu B.

6. Podstawowa kontrola i oznakowanie rozdzielnicy

Po zakończeniu montażu wykonaj prostą kontrolę, aby upewnić się, że wszystko jest poprawnie połączone i przygotowane do eksploatacji:

  1. Kontrola wizualna połączeń

    • Sprawdź, czy wszystkie przewody są solidnie zamocowane w zaciskach i nie ma wystających drutów.

    • Upewnij się, że przewody nie są nadmiernie naprężone ani ściśnięte.

    • Zobacz, czy linki przewodów są prawidłowo zaciśnięte w tulejkach (jeśli połączenia są śrubowe).

  2. Sprawdzenie ciągłości i kolejności połączeń

    • Zweryfikuj, czy przewód fazowy (L) przechodzi przez rozłącznik, następnie RCD i dalej do wyłączników nadprądowych.

    • Sprawdź, czy przewód neutralny (N) przechodzi przez RCD i listwę N.

    • Upewnij się, że przewód ochronny (PE) jest podłączony wyłącznie do listwy PE.

  3. Podstawowe pomiary bezpieczeństwa (opcjonalne, ale zalecane)

    • Jeśli dysponujesz miernikiem, sprawdź ciągłość przewodu ochronnego PE.

    • Zmierz rezystancję izolacji między L, N i PE (tylko przy odłączonym zasilaniu!).

    • Skontroluj napięcie po włączeniu rozdzielnicy, aby potwierdzić prawidłową pracę obwodów.

  4. Oznakowanie rozdzielnicy

    • Oznacz każdy wyłącznik nadprądowy i RCD zgodnie z obwodem, który zasila (np. „Oświetlenie garażu”, „Gniazda kuchenne”).

    • Na drzwiach lub obudowie przyklej piktogramy ostrzegawcze

  5. Dokumentacja

    • Zanotuj datę montażu i konfigurację rozdzielnicy.

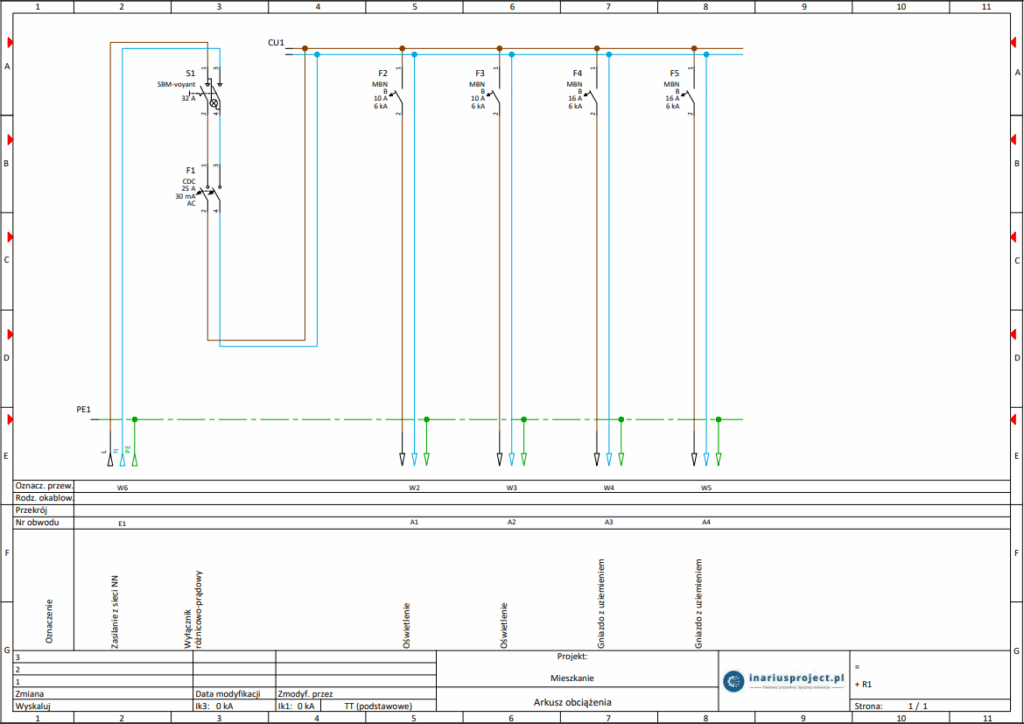

    • Jeśli to możliwe, dołącz schemat połączeń i listę zastosowanych aparatów.

7. Kosztorys i podsumowanie

Twoja rozdzielnica jest gotowa, a Ty właśnie zdobyłeś nowe umiejętności w pracy z instalacją elektryczną.

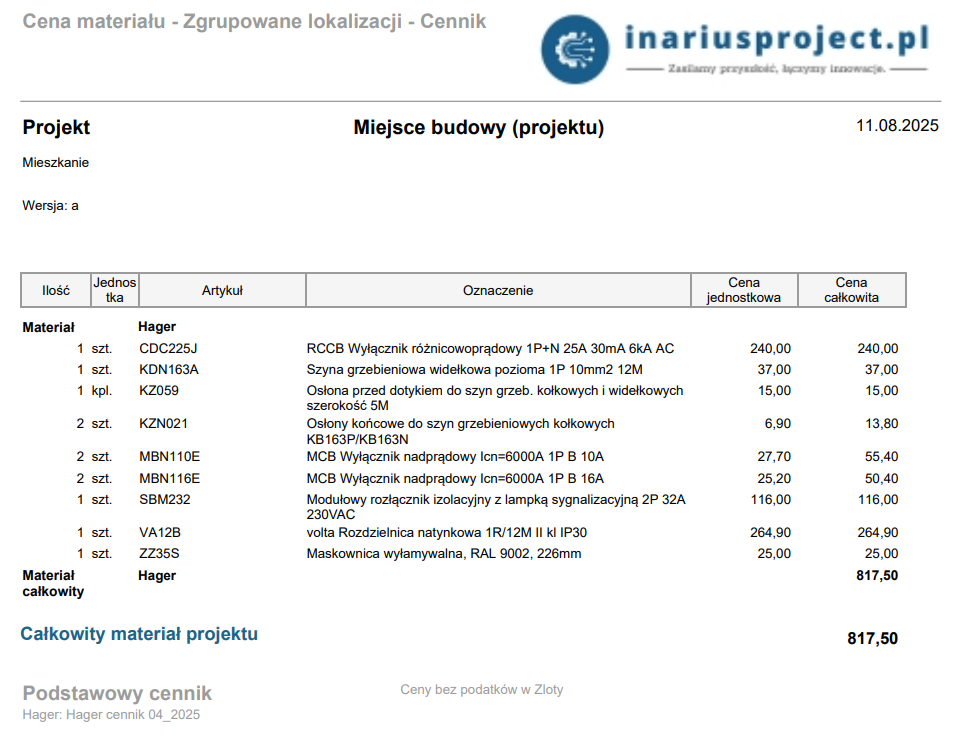

Poniżej zamieszczono całościową listę artykułów oraz ich ceny wg. producenta.

Jeżeli jednak wolisz, aby zajęli się tym profesjonaliści – możemy to wszystko zrobić za Ciebie!

Zachęcamy do skorzystania z naszej oferty montażu i konfiguracji rozdzielnic.
Na naszej stronie znajdziesz formularz wyceny, w którym wystarczy podać podstawowe dane o instalacji, a przygotujemy dla Ciebie gotowy kosztorys oraz propozycję najlepszego rozwiązania.

Dzięki temu zyskasz:

  • pewność, że instalacja jest wykonana zgodnie z normami,

  • oszczędność czasu,

  • komponenty dopasowane dokładnie do Twoich potrzeb.
